Gruppo Jiangsu Shunli Steel ha 3 linee di produzione di tubi saldati ad arco con spirale su larga scala, che possono produrre tubi in acciaio con diametri di φ219 ~ φ3200, con una capacità produttiva annuale di 200.000 tonnellate. Successivamente, impareremo di più sulle pipe super-lunghe della società attraverso l'introduzione del processo di produzione in loco e dei punti operativi del diametro di grandi dimensioni e dello spessore disugualePipe super-lunghi pile!
Ecco l'elenco dei contenuti:
Quali sono le caratteristiche e le difficoltà di costruzione del mucchio del tubo super-lungo?
Qual è il processo di produzione del mucchio di tubi super-lungo?
Informazioni sulla saldatura a testa in loco del mucchio di tubi super-lungo.
Gruppo Jiangsu Shunli Steel Group utilizza attrezzature di produzione ragionevole per assemblare, saldare e verniciare pipe di pipe super-lunghi sul posto, controllando efficacemente la deviazione delle dimensioni e la deformazione della saldatura delle pipe del tubo super-lungo. Tutte le linee di produzione sono dotate di apparecchiature di rilevamento di difetti ad ultrasuoni online, e vi sono il rilevamento di difetti ad ultrasuoni manuali, il rilevamento dei difetti delle particelle magnetiche, il rilevamento dei difetti radiografici e altri metodi di ispezione per i clienti da scegliere. Il supporto del mucchio di tubi in acciaio prodotto è utilizzato principalmente per l'ingegneria del fondamento del palo, la costruzione del ponte e l'ingegneria della struttura in acciaio.

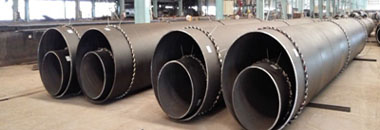

Il tubo super-lungo è caratterizzato dalla più grande lunghezza del mucchio, con un peso massimo di 80 tonnellate. I requisiti di qualità dell'aspetto sono elevati, la circonferenza esterna del tubo è ± 10 mm, l'ellitticità della estremità del tubo è ± 5 mm, la planarità del tubo è di 2 mm, l'inclinazione del piano di estremità del tubo non è superiore a 4 mm e il mucchio L'altezza di flessione dell'asse è L / 1000 e non più di 30 mm, i giunti di testa dei giunti del tubo non devono essere superiori a 2 mm; La qualità delle saldature sarà di classe I.
Assemblea del mucchio del tubo super-lungo a causa delMucchio di tubo in acciaio super lungoE il tonnellaggio pesante, l'assemblaggio dell'intera pila richiede una precisione dimensionale elevata, quindi è costruita nelle sezioni e nell'intero schema di assemblaggio del mucchio. Il controllo di qualità della produzione segmentato determinerà direttamente la qualità del montaggio e la qualità della saldatura del mucchio di tubi super-lungo dopo il montaggio, ed è uno dei fattori chiave per la qualità complessiva della saldatura del montaggio del mucchio del tubo d'acciaio.
La cucitura di saldatura del montaggio è una forma chiusa circolare, con un grande volume di riempimento della saldatura, un piccolo spazio interno, uno scarso ambiente di lavoro e i requisiti di qualità elevati di saldatura. Per garantire efficacemente la qualità della saldatura del mucchio di tubi super-lunghi, devono essere formulate procedure di saldatura scientifica e rigorosa e misure di sicurezza.
La deformazione del restringimento del mucchio di tubi super-lungo è l'unità base della deformazione della saldatura. Il processo di raffreddamento della saldatura è il processo in cui il metallo della saldatura viene trasformato dal liquido a solido. Il processo di trasformazione produrrà stress di saldatura e restringimento della saldatura, che porterà alla saldatura. Le dimensioni esterne della variazione delle parti saldate posteriori, che influenzano la qualità. Al fine di garantire che la qualità del progetto possa soddisfare i requisiti di progettazione, l'intero processo di saldatura del mucchio di tubi super-lungo deve essere monitorato da vicino ed efficacemente.
Nella produzione dimucchio di tubi super-lungo, un singolo mucchio di tubi super-lungo è suddiviso in più parti per la produzione, e quindi assemblata in un insieme. Si prevede di costruire un impianto di lavorazione del mucchio per tubi in acciaio vicino alla costa e affittare un molo di piccole dimensioni per il montaggio. La lunghezza del giunto di pillole super-lungo è limitato a 12m. La costruzione è suddivisa in preparazione, produzione di mucchio di tubi in acciaio, pittura a pipistrello in acciaio pittura e dock Panel Group supportando.
Gli indicatori tecnici pertinenti delle materie prime influiscono direttamente sulla qualità del mucchio del tubo super-lungo. Selezionare Piatti in acciaio, flussi, aste di saldatura, rivestimenti anticorrosione e altri materiali in base alle esigenze dei disegni. Le specifiche del grado e la qualità dell'aspetto devono essere conformi al design!
Per il mucchio di tubi super-lungo che soddisfa i requisiti di ispezione, per favore tagliare il materiale secondo i disegni di progettazione. Secondo il feed, la lunghezza di una singola sezione del tubo è controllata entro 3 metri. Mucchio di tubo in acciaio φ1500mm: Δ = dimensione della lastra da 22mm è 3000 × 4641 mm; Δ = Dimensione della piastra piana 24 mm è 3000 × 4635 mm; Mucchio di tubo in acciaio φ1000mm: Δ = dimensione della lastra da 20 mm è 3000 × 3076 mm.
Innanzitutto, introdurre la sequenza di saldatura e il metodo dimucchio di tubi super-lungo: Prima all'esterno, quindi all'interno, tutti sono saldati da saldatura ad arco manuale. Ci sono 2 saldatrici elettriche per la saldatura simmetrica all'esterno di ciascuna cucitura circonferenziale. Prima completa la saldatura di 3/4 della cucitura circonferenziale esterna, quindi utilizzare un paranco da 5 tonnellate per rotolare e posizionare l'intero mucchio, quindi continuare a completare il restante 1/4 della cucitura circonferenziale esterna.
Quindi, la descrizione della saldatura della cucitura circonferenziale interna del mucchio del tubo super-lungo: prima utilizzare la scriccatura dell'arco del carbonio per completare la rimozione della root circonferenziale interna 1/2 della root, lucidatura con una smerigliatrice della mola, saldatura da 1 a 2 volte con un φ5mm Elettrodo, e quindi utilizzare 5 tonnellate arrotolare e posizionare l'intero paranco e continuare a rimuovere le radici e saldare la parte rimanente della cucitura circonferenziale interna.
L'ultima cosa da notare è che la barra di saldatura del mucchio del tubo super-lungo deve essere cotto a 350 ~ 380 ℃ per 1 ora prima dell'uso. Dopo l'essiccazione, dovrebbe essere lentamente raffreddato e memorizzato in un incubatore a 100 ° C per uso successivo. Durante l'uso, mettili nel tubo di isolamento termico che porti con te; Se è un forte vento, smetti di funzionare quando l'umidità è alta e piove.
Nel processo di realizzazione del mucchio di tubi super-lungo, il Gruppo Jiangsu Shunli e il Gruppo di acciaio segue rigorosamente i requisiti dei disegni, degli standard e delle specifiche, controlla tempestivamente la qualità delle saldature, implementa rigorosamente il sistema \"tre ispezioni \" del sistema e controlla efficacemente il qualità!
